Membuat WebGIS Peta Puskesmas Gunungkidul Menggunakan Leaflet dan Geoserver

Setelah sebelumnya saya menjelaskan panjang lebar tentang apa itu leaflet dan apa itu geoserver (Lihat postingan Leaflet, Geoserver, dan Installasi Geoserver). Sekarang mari kita membuat suatu WebGIS dengan menggunakan Leaflet dan Geoserver itu sendiri.

Membuat WebGIS Peta Puskesmas Gunungkidul Menggunakan Leaflet dan Geoserver

WebGIS yang akan kita buat adalah peta Puskesmas di Kabupaten Gunungkidul, WebGIS yang akan kita buat ini memiliki spesifikasi seperti berikut:
  1. Menampilkan marker/pin pada lokasi Puskesmas di Kabupaten Gunungkidul.
  2. Menampillkan Informasi Puskesmas ketika marker di klik.
  3. Melakukan Geocoding terhadap lokasi user.
  4. Memberikan informasi rute terhadap user jika ingin ke puskesmas tertentu.
  5. Menampilkan Polygon Kecamatan di Gunungkidul
Setelah kita tahu spesifikasi yang kita buat, mari sekarang kita belajar bagaimana sistem tersebut bisa berjalan.
Semua data yang kita butuhkan akan kita upload ke Geoserver dalam bentuk SHP, Geoserver lalu akan memberikan service terhadap aplikasi kita dalam bentuk JSON (Bukan SHP lagi). Aplikasi yang menerima data dalam bentuk JSON lalu akan menerjemahkan data-data tersebut menjadi bentuk peta.

Karena semua data disimpan dalam Geoserver, maka pertama yang kita lakukan adalah melakukan upload terhadap data yang kita miliki. Download data yang akan kita gunakan terlebih dahulu jika belum ada.

Setelah kita memiliki datanya, langsung saja kita masuk ke admin page dari Geoserver lalu login
Sekarang mari kita buat workspace baru supaya tidak bingung ketika bekerja dengan banyak SHP.
Workspace -> Add new Workspace
Create Workspace Geoserver

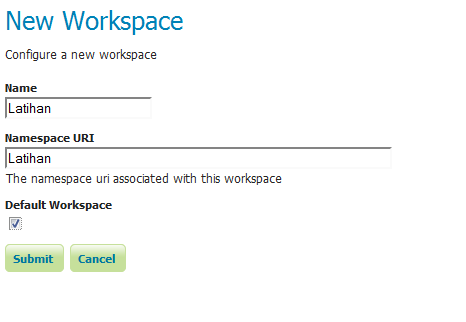

Isi Name dan Namespace URI dengan Latihan, lalu centang Default Workspace supaya nanti kita tidak perlu mengatur lagi workspace kita ketika melakukan upload data. Klik Submit

Setelah itu kita masuk ke Stores -> Add new stores
Pilih Vector Data Sources -> Shapefile
New Vector Data Sourcer Geoserver




Sekarang kita beri nama Data SHP yang kita upload,
Untuk yang puskesmas kita isi Data Source Name nya dengan Puskesmas, anda boleh tidak mengisi description, lalu Browse ke File AlamatPuskesmas yang telah di download tadi untuk mengisi Shapefile Location.
Untuk yang polygon kecamatan juga sama, isi saja Data Source Name nya menjadi KecamatanGK, dan jangan lupa juga untuk mengisi Shapefile Location.
Setelah di Save maka tampilan nya akan menjadi seperti berikut.
New Layer Geoserver







 Klik publish.

New Layer Geoserver











Isi Declared SRS dengan EPSG:4326, SRS Handling dengan Reproject Native to Declared, Compute from Data, Compute from Native Bounds, klik save


Geoserver

Setelah upload kedua data maka tampilannya akan seperti diatas.
Untuk melihat preview layer nya kita bisa melihat melalui Layer Preview -> Klik OpenLayer pada alamatpuskesmas dan anda bisa melihat tampilan berikut.
openlayer geoserver



















Data yang akan kita gunakan dalam bentuk JSON, yang bisa diakses dengan memilih format All Formats->Application/JSON

Saya tidak tahu kenapa JSON yang ada tidak bisa langsung di request menggunakan AJAX dengan JSONp, jadi saya menggunakan php proxy untuk mengakalinya. Berikut kode php proxy nya.
Tentu saja kita harus memiliki Web Server Lokal untuk menggunakan PHP di PC sendiri, buat file webGIS untuk project kita.

save php proxy berikut dengan nama proxypuskesmas.php dan proxykec.php
Jangan lupa untuk mengganti url diatas dengan url masing-masing dari output json milik anda pada Geoserver, selain itu hapus maxFeature=50 yang ada pada url.
Setelah itu jika kita coba proxy yang kita buat berjalan atau tidak dengan mengakses url proxy milik kita pada browser
JSON Proxy Geoserver



















Jika kita bisa melihat format JSON pada browser kita berarti PHP proxy kita berhasil.
:)
Mari sekarang kita munculkan peta pada browser menggunakan leaflet.
Buat index.html pada folder webGIS yang kita buat, dan kodingannya adalah seperti berikut.


Oh iya, kita menggunakan MapQuest sebagi base map kita, jadi silakan mendaftar di mapquest untuk mendapatkan API Key nya, selain itu kita juga menggunakan library JQuery untuk memudahkan dalam menggunakan AJAX.
Berikut hasil dari kode yang kita buat diatas, perhatikan syntax pemanggil external jacascript, ganti dengan backslash dibagian belakangnya, saya tidak bisa menampilkan syntak disini jika pentutup javascript tidak diganti.
leaflet geoserver
Peta diatas sudah bisa menampilkan marker puskesmas, polygon kecamatan gunungkidul, zoom in dan zoom out juga sudah ada.
Sekian tutorial kali ini, untuk fitur yang belum ada akan dilanjutkan pada tutorial berikutnya. .
